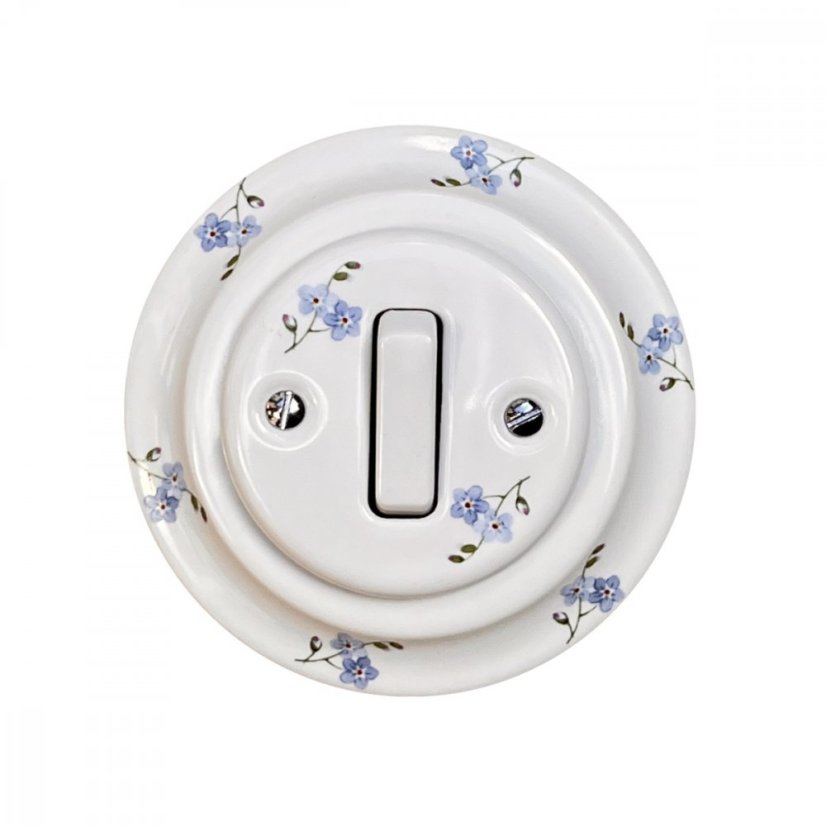

Keramický kolébkový retro vypínač v bílé barvě. Ručně vyráběný z kvalitní keramiky. Ideální do selských stavení, venkovských nebo roubených chaloupek.
Vypínač lze kombinovat s různými barvami rámečků. Je vyroben ze stálých materiálů a barev, které zaručují vysokou odolnost proti otěru. Vypínač je určený do vnitřních prostor.
Ručně malovaný s motivem pomněnek vypálených metodou tisku. Do poznámky prosím uveďte typ vypínače - č. 1, č. 5, č. 6 nebo č. 7. Za příplatek 100 Kč je možno dodat i malovaný krycí segment.
Rozměry produktu: výška 25 mm, průměr 100 mm
Certifikace: CE certifikát shody
Svorky: šroubové pro vodiče 1-2,5 mm²
Dimenzované napětí a proud: 250V / 10A
Instalační krabice: standartní instalační krabice, např. KP68.
-
- Průměr vrtaného otvoru: 80 mm
- Hloubka: 43 mm
- Pro vícenásobný rámeček je nutno dodržet rozteč středů 71 mm.
Při použití spojovací krabice KP68 je tato potřebná rozteč zajištěna
Součástí balení jsou šroubky v barvě nikl. Možnost dokoupení šroubků v barvě černé, zlaté nebo stříbrné. Náhradní šroubky naleznete v kategorii Rámečky a doplňky.
| Barva | Bílá |
|---|---|
| Typ vypínače | č. 1 - jednopólový |
| Rámeček | Keramický |
Vypínač č. 1 – jednopólový
Zapojení č. 1, neboli jednopólový spínač je nejjednodušší typ zapojení. Tento typ zapojení se využívá zpravidla v menších místnostech s jedním vchodem, v kterých se osvětlení ovládá z jednoho místa (koupelna, WC, komora, malý pokoj…) Vypínač č. 1 lze také nahradit vypínačem č. 6.
Vypínač č. 5 - sériový, lustrový (6+6)
Vypínač č. 5, zvaný lustrový umožňuje z jednoho místa ovládání dvou nezávislých obvodů. Jedná se o vypínač s dvěma klapkami - zapojení 5b (tedy 6+6), ale běžně jde zapojit jako 5a (tedy 1+1). Tento typ zapojení lze využít například v koupelně (světlo + ventilátor), v obývacím pokoji u víceramenného lustru (hlavní světlo + doplňková světla). Zapojení 6+6 umožňuje také spínání dvou obvodů z dvou samostatných míst.
V našich vypínačích č. 5 nejsou od výrobce implementovány vnitřní propojky. Proto k tomuto vypínači dodáváme doplňkovou propojku přes Wago svorku, která současně slouží jako vstupní připojovací bod. Tím se současně zjednodušuje a zrychluje připojení vypínače.
Vypínač č. 6 - střídavý, schodišťový
Vypínač č. 6, neboli schodišťový vypínač, je nejběžnějším typem. Využívá se v místech, kde je potřeba ovládat osvětlení ze dvou míst, tedy v průchozích místnostech nebo krátkých chodbách či schodištích. Vypínač č. 6 se využívá také jako krajní bod pro zapojení tří a více vypínačů.
Vypínač č. 7 - křížový
Vypínač č. 7, neboli křížový vypínač, se využívá v kombinaci s vypínačem č. 6 v dlouhých chodbách či schodištích, kde je vyžadováno ovládání svítidel z tří a více míst. Vypínače č. 7 představují prostřední vypínače v zapojení, přičemž krajní tvoří vypínače typu 6. Taková situace může nastat například v chodbě, do které se přistupuje ze tří oddělených místností.
V našich vypínačích č. 7 nejsou od výrobce implementovány vnitřní propojky. Proto k tomuto vypínači dodáváme doplňkové propojky přes Wago svorku, která současně slouží jako výstupní připojovací bod mezi vypínačem č. 7 a č. 6. Tím se zjednodušuje a zrychluje připojení vypínačů.
