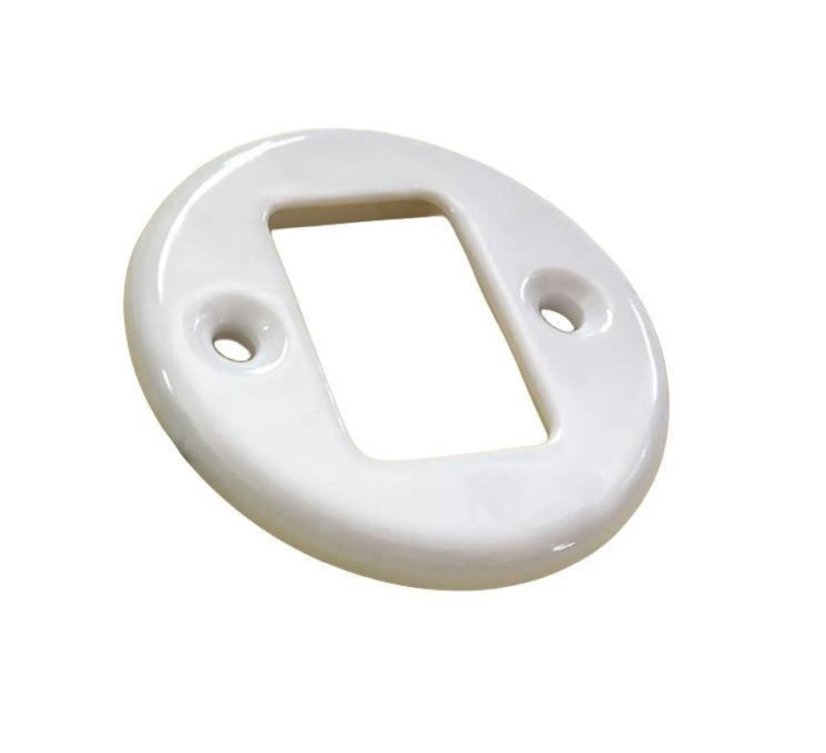

Keramický krycí segment - náhradní (5, 7)
Náhradní keramický krycí segment k vypínači č.5 nebo č.7 Více
Výrobce: MyraluxKód produktu: KS-05 Doprava a platba
Vypínač č. 1 – jednopólový
Zapojení č. 1, neboli jednopólový spínač je nejjednodušší typ zapojení. Tento typ zapojení se využívá zpravidla v menších místnostech s jedním vchodem, v kterých se osvětlení ovládá z jednoho místa (koupelna, WC, komora, malý pokoj…) Vypínač č. 1 lze také nahradit vypínačem č. 6.
Vypínač č. 5 - sériový, lustrový (6+6)
Vypínač č. 5, zvaný lustrový umožňuje z jednoho místa ovládání dvou nezávislých obvodů. Jedná se o vypínač s dvěma klapkami - zapojení 5b (tedy 6+6), ale běžně jde zapojit jako 5a (tedy 1+1). Tento typ zapojení lze využít například v koupelně (světlo + ventilátor), v obývacím pokoji u víceramenného lustru (hlavní světlo + doplňková světla). Zapojení 6+6 umožňuje také spínání dvou obvodů z dvou samostatných míst.
V našich vypínačích č. 5 nejsou od výrobce implementovány vnitřní propojky. Proto k tomuto vypínači dodáváme doplňkovou propojku přes Wago svorku, která současně slouží jako vstupní připojovací bod. Tím se současně zjednodušuje a zrychluje připojení vypínače.
Vypínač č. 6 - střídavý, schodišťový
Vypínač č. 6, neboli schodišťový vypínač, je nejběžnějším typem. Využívá se v místech, kde je potřeba ovládat osvětlení ze dvou míst, tedy v průchozích místnostech nebo krátkých chodbách či schodištích. Vypínač č. 6 se využívá také jako krajní bod pro zapojení tří a více vypínačů.
Vypínač č. 7 - křížový
Vypínač č. 7, neboli křížový vypínač, se využívá v kombinaci s vypínačem č. 6 v dlouhých chodbách či schodištích, kde je vyžadováno ovládání svítidel z tří a více míst. Vypínače č. 7 představují prostřední vypínače v zapojení, přičemž krajní tvoří vypínače typu 6. Taková situace může nastat například v chodbě, do které se přistupuje ze tří oddělených místností.
V našich vypínačích č. 7 nejsou od výrobce implementovány vnitřní propojky. Proto k tomuto vypínači dodáváme doplňkové propojky přes Wago svorku, která současně slouží jako výstupní připojovací bod mezi vypínačem č. 7 a č. 6. Tím se zjednodušuje a zrychluje připojení vypínačů.
